W nowoczesnych systemach elektrycznych i przemysłowych zarządzanie kablami to coś więcej niż tylko prowadzenie przewodów z jednego punktu do drugiego. Właściwa ochrona kabli ma bezpośredni wpływ na bezpieczeństwo, trwałość sprzętu, wydajność operacyjną i koszty konserwacji. JakiśKolankowy dławik kablowyzostał specjalnie zaprojektowany do prowadzenia kabli pod kątem 90 stopni, przy jednoczesnym zachowaniu bezpiecznego uszczelnienia, odciążenia i ochrony środowiska. W tym artykule omówiono funkcje, zastosowania, korzyści, uwagi dotyczące instalacji, dobór materiałów, praktyki konserwacyjne i czynniki zakupu związane z kolankowymi dławnicami kablowymi. Niezależnie od tego, czy jesteś inżynierem, wykonawcą, kierownikiem obiektu, producentem sprzętu czy specjalistą ds. zaopatrzenia, zrozumienie roli kolankowych dławików kablowych może pomóc w podejmowaniu lepszych decyzji dotyczących projektów.

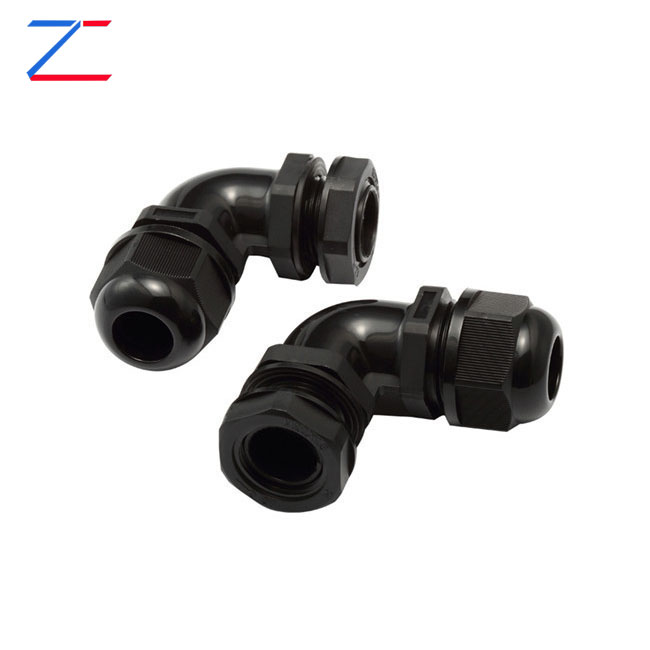

Kolankowy dławik kablowy to specjalistyczne urządzenie do wprowadzania kabli, zaprojektowane w celu umożliwienia prowadzenia kabli przez panele, skrzynki przyłączeniowe, szafy sterownicze i obudowy sprzętu przy zmianie kierunku o około 90 stopni. W przeciwieństwie do konwencjonalnych prostych dławików kablowych, dławiki kablowe kolankowe zapewniają ukośne prowadzenie kabla, co pomaga zmniejszyć naprężenia zginające kabla i zoptymalizować wykorzystanie przestrzeni.
Ponieważ urządzenia przemysłowe stają się coraz bardziej kompaktowe, inżynierowie często stają przed wyzwaniami związanymi z prowadzeniem kabli. Ograniczona przestrzeń instalacyjna, zatłoczone panele sterowania i wymagające warunki środowiskowe sprawiają, że tradycyjne metody wprowadzania kabli są mniej skuteczne. Kolankowy dławik kablowy odpowiada na te wyzwania, oferując praktyczne rozwiązanie, które łączy w sobie ochronę kabla, właściwości uszczelniające i elastyczność kierunkową.
Te dławiki kablowe są powszechnie stosowane w systemach automatyki, sprzęcie telekomunikacyjnym, instalacjach energii odnawialnej, infrastrukturze transportowej, zastosowaniach morskich i maszynach przemysłowych.
Podstawową funkcją kolankowego dławika kablowego jest zabezpieczenie i ochrona kabli podczas zmiany kierunku ich wejścia. Po przejściu kabla przez dławik elementy ściskające zapewniają szczelne uszczelnienie wokół płaszcza kabla. Zapobiega to przedostawaniu się zanieczyszczeń, takich jak kurz, woda, wilgoć, chemikalia i zanieczyszczenia do wnętrza obudowy.
Jednocześnie dławik zapewnia mechaniczne odciążenie. Zamiast zmuszać kabel do gwałtownego zginania się natychmiast po wejściu do panelu, konstrukcja kolanka zapewnia płynniejsze przejście, co zmniejsza naprężenia mechaniczne.
Ten projekt przyczynia się do:
Chociaż konstrukcje różnią się w zależności od producenta, większość kolankowych dławików kablowych zawiera następujące elementy:
| Część | Funkcjonować |
|---|---|
| Ciało | Główna obudowa konstrukcyjna zapewniająca wytrzymałość i wsparcie |
| Nakrętka kompresyjna | Zaciska się wokół kabla, zapewniając bezpieczne mocowanie |
| Pierścień Uszczelniający | Tworzy wodoodporną i pyłoszczelną ochronę |
| Nakrętka zabezpieczająca | Mocuje dławik do obudowy |
| Sekcja łokciowa | Zapewnia kąt prowadzenia kabla 90 stopni |
| Mechanizm zaciskowy | Zapewnia odciążenie i utrzymanie kabla |
Każdy element ma wpływ na ogólną wydajność dławika kablowego, zapewniając zarówno uszczelnienie środowiskowe, jak i ochronę mechaniczną.
Popularność dławików kablowych kolankowych wynika z kilku praktycznych zalet.
Optymalizacja przestrzeni
Kątowa konstrukcja umożliwia efektywne prowadzenie kabli w ograniczonych przestrzeniach, redukując bałagan i poprawiając organizację wewnątrz szaf sterowniczych.
Zmniejszone naprężenie kabla
Ostre zakręty mogą z czasem uszkodzić przewody i izolację kabla. Kolankowe dławiki kablowe zapewniają płynniejsze przejście, które minimalizuje naprężenia.
Wzmocniona ochrona
Wysokiej jakości systemy uszczelniające chronią sprzęt przed wilgocią, kurzem i zanieczyszczeniami.
Większa niezawodność sprzętu
Chronione kable ulegają mniejszej liczbie awarii, co skutkuje niższymi kosztami konserwacji i krótszymi przestojami.
Profesjonalny wygląd
Zorganizowane prowadzenie kabli poprawia ogólną estetykę instalacji i upraszcza przyszłą konserwację.
Kolankowe dławiki kablowe służą szerokiej gamie gałęzi przemysłu ze względu na ich wszechstronność.
| Przemysł | Typowe zastosowanie |
|---|---|
| Automatyka przemysłowa | Szafy sterownicze i systemy PLC |
| Energia Odnawialna | Falowniki fotowoltaiczne i systemy turbin wiatrowych |
| Morski | Instalacje elektryczne na statku |
| Telekomunikacja | Szafy komunikacji zewnętrznej |
| Transport kolejowy | Systemy sterowania sygnałami i zasilania |
| Ropa i gaz | Sprzęt do stref niebezpiecznych |
| Budowa | Budowa infrastruktury elektrycznej |
| Centra danych | Systemy zarządzania kablami |
Odporność na trudne warunki sprawia, że kolankowe dławiki kablowe są szczególnie cenne w środowiskach zewnętrznych i przemysłowych.
Wybór materiału znacząco wpływa na wydajność i trwałość.
Mosiężne dławiki kablowe kolankowe
Mosiądz niklowany
Stal nierdzewna
Nylon (poliamid)
Wybór odpowiedniego materiału zależy od warunków środowiskowych, wymagań mechanicznych i względów budżetowych.
Wybór odpowiedniego produktu wymaga dokładnej oceny kilku czynników.
Odpowiednio dobrany dławik kablowy poprawia bezpieczeństwo użytkowania i zmniejsza przyszłe koszty wymiany.
Aby zmaksymalizować wydajność dławika kablowego, niezbędna jest prawidłowa instalacja.
Nieprawidłowa instalacja może pogorszyć wodoodporność i możliwości odciążenia.
| Funkcja | Kolankowy dławik kablowy | Prosty dławik kablowy |
|---|---|---|
| Zmiana kierunku | 90 stopni | Proste wejście |
| Wydajność kosmiczna | Doskonały | Umiarkowany |
| Redukcja naprężeń kabla | Wysoki | Niżej |
| Instalacje kompaktowe | Ideał | Ograniczony |
| Elastyczność routingu | Znakomity | Podstawowy |
W przypadku instalacji o ograniczonej przestrzeni lub wymaganiach dotyczących kierunkowego prowadzenia kabli, dławiki kablowe kolankowe często stanowią doskonałe rozwiązanie.
Problem: Wnikanie wody
Rozwiązanie: Sprawdź integralność uszczelki i upewnij się, że jest prawidłowo dokręcona.
Problem: Poślizg kabla
Rozwiązanie: Sprawdź zgodność rozmiaru kabla i ustawienia kompresji.
Problem: Korozja
Rozwiązanie: Wybierz materiały odporne na korozję, takie jak stal nierdzewna.
Problem: Pęknięta obudowa
Rozwiązanie: Unikaj nadmiernego dokręcania i używaj produktów przystosowanych do warunków środowiskowych.
Problem: Za mało miejsca
Rozwiązanie: Użyj kompaktowych kolankowych dławików kablowych opracowanych specjalnie do ciasnych instalacji.
Rutynowa konserwacja pomaga przedłużyć żywotność i utrzymać niezawodność systemu.
Konserwacja zapobiegawcza jest znacznie tańsza niż naprawy awaryjne spowodowane awarią kabla.
W miarę jak branże zmierzają w kierunku większej automatyzacji i cyfryzacji, rozwiązania w zakresie zarządzania kablami stale ewoluują.
Producenci intensywnie inwestują w innowacyjne produkty do ochrony kabli, aby sprostać coraz większym wymaganiom operacyjnym.
P1: Jaki jest główny cel kolankowego dławika kablowego?
Jego głównym celem jest bezpieczne prowadzenie kabli pod kątem 90 stopni, przy jednoczesnym zachowaniu uszczelnienia, ochrony i odciążenia.
P2: Czy kolankowe dławiki kablowe są wodoodporne?
Wiele modeli ma wysoki stopień ochrony IP, taki jak IP66, IP67 lub IP68, co zapewnia doskonałą odporność na wodę i kurz.
P3: Który materiał jest najlepszy dla środowisk morskich?
Generalnie preferowana jest stal nierdzewna ze względu na jej doskonałą odporność na korozję.
P4: Czy kolankowe dławiki kablowe można stosować na zewnątrz?
Tak. Produkty przeznaczone do użytku na zewnątrz są specjalnie zaprojektowane tak, aby wytrzymać ekspozycję na promieniowanie UV, wilgoć i wahania temperatury.
P5: Jak określić prawidłowy rozmiar dławika?
Zmierz zewnętrzną średnicę kabla i dopasuj ją do zakresu mocowania określonego przez producenta dławika.
P6: Czy kolankowe dławiki kablowe nadają się do automatyki przemysłowej?
Absolutnie. Są szeroko stosowane w panelach sterowania, robotyce, czujnikach i maszynach przemysłowych.
P7: Jak długo zwykle wytrzymują dławiki kablowe?
Żywotność różni się w zależności od jakości materiału i warunków środowiskowych, ale wysokiej jakości dławiki kablowe mogą działać niezawodnie przez wiele lat.
Kolankowy dławik kablowy to znacznie więcej niż proste akcesorium kablowe. Służy jako kluczowy element zapewniający ochronę kabli, odciążenie, uszczelnienie środowiskowe i efektywne prowadzenie kabli. Od automatyki przemysłowej i systemów energii odnawialnej po instalacje morskie i infrastrukturę telekomunikacyjną, kolankowe dławiki kablowe znacząco przyczyniają się do niezawodności i bezpieczeństwa systemów.
Wybierając odpowiedni materiał, rozmiar, poziom uszczelnienia i metodę instalacji, organizacje mogą poprawić wydajność sprzętu, zmniejszyć koszty konserwacji i wydłużyć żywotność kabli.
Wenzhou Zhechi Electric Co., Ltd.specjalizuje się w produkcji niezawodnych rozwiązań do zarządzania kablami i połączeń elektrycznych przeznaczonych do wymagających zastosowań przemysłowych. Nasz doświadczony zespół jest zaangażowany w dostarczanie trwałych produktów, profesjonalnego wsparcia technicznego i niestandardowych rozwiązań dostosowanych do wymagań Twojego projektu.
Skontaktuj się z namiDzisiajaby dowiedzieć się więcej o naszych rozwiązaniach w postaci kolankowych dławików kablowych, poprosić o wycenę lub omówić specyficzne potrzeby aplikacji. Jesteśmy gotowi pomóc Ci w budowie bezpieczniejszych, wydajniejszych i bardziej niezawodnych systemów elektrycznych.
